что за диагностический разъем?

[alexnur]

Приветствую Всех!!!
Нашел под капотом, в районе левой фары, диагностический разъем.
Други, подскажите, что за зверь?




[Kardans]

Дублер того что находится под рулем.

[alexnur]

Дублер того что находится под рулем.

Странный какой то дублер, стандартый OBDII в него не вставишь....

[hosemarkus]

прикольный ракурс фотки, я тоже подумал, что праворульный Гранд

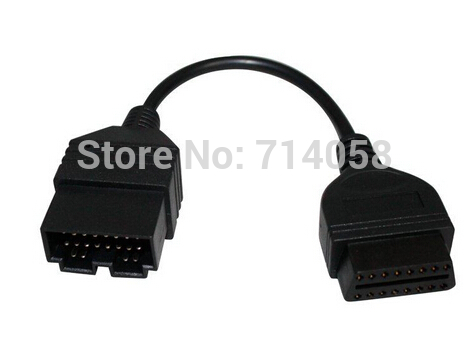

не зря видимо существуют адаптеры

[alexnur]

прикольный ракурс фотки, я тоже подумал, что праворульный Гранд

не зря видимо существуют адаптеры

Прикольная штука, даж не знал про существование таких

[96017732031]

В районе ног разьема obd2 нет.Подключил к данному разьем у elm 327 блютуз через переходник . Программы на планшете не видят машину, по блютуз переходник соединяется , в елмм горит лампочка, но к машине подключится не могу. Подскажите что попробовать?

[alexnur]

В районе ног разьема obd2 нет.Подключил к данному разьем у elm 327 блютуз через переходник . Программы на планшете не видят машину, по блютуз переходник соединяется , в елмм горит лампочка, но к машине подключится не могу. Подскажите что попробовать?

EML327 на других авто работает?
странно что в районе ног нет OBD2, может он просто убран со штатного места и спрятан где ни будь рядышком, не искали?

[96017732031]

На машине езжу 2 года, за это время диагностику делал только при покупке машины. Когда купил EML 327 то внизу в районе ног, не нашел разъем ( просто жестянка с дыркой под разъем) и разобрал панель под рулем в районе предохранителей, там тоже ничего. После этого приобрел переходник и подключил ЕML 327 в разъем под капотом. Он светиться по блютуз соединяется , но машину не видит.
Вот и возник вопрос можно ли через разъем под капотом подключить ЕML?

[alexnur]

Вот и возник вопрос можно ли через разъем под капотом подключить ЕML?

Можно ли подключить не знаю. Я бы сначала проверил ЕМL на каком нибудь другом авто.
А вы его через переходник подключаете или как?

[96017732031]

Через переходник.Попробую елм на другой машине.

[baster]

Дублер того что находится под рулем.

Он не совсем дублер.

2015-01-07 05-19-22 Electric Book 1.pdf - Foxit Phantom - [Electric Book 1.pdf].png

2015-01-07 05-20-31 Electric Book 1.pdf - Foxit Phantom - [Electric Book 1.pdf].png

В районе ног разьема obd2 нет.

Была одно время мода его прятать чтобы типа осложнить угон.
Есть он там искайте ближе к приборной панели.

[Kardans]

baster, а не поделитесь информацией где взять указанный вами мануал?

[baster]

baster, а не поделитесь информацией где взять указанный вами мануал?

Рутрекер знаете? Ключевое слово для поиска GDS. Я вам этого не говорил...

[Kardans]

Из схемы видно что на 7 пине внутрисалонной колодки ничего нет. Получается VAG-K-CAN + CASKADE не будет работать без перекидывания пинов, так как он данные с 7 пина.

[Faraon]

Из схемы видно что на 7 пине внутрисалонной колодки ничего нет. Получается VAG-K-CAN + CASKADE не будет работать без перекидывания пинов, так как он данные с 7 пина.

работать все будет, проверенно
