На какой шпонке сидит шестерня коленвала?

[rypblcbka]

Всем доброго днре
Starex 2006 года, двигатель D4BH
Вопрос собственно из заголовка: На какой из двух шпонок сидит шестерня коленвала, через которую накинут ремень ГРМ? На той же, на которой и шкив клиновых ремней(тот, который внешний) или на одной со шкивом балансиров?
Просто нет возможности разобрать морду и глянуть все.
Проблема в том, что шпонку клинового шкива разбило пополам, часть осталась в пазу коленвала, в полевых условиях не вытаскивается, поэтому была выточена половинка новой шпонки и вставлена к той, что в коленвале. Поставлен новый клиновой шкив. Он слегка болтается на холостых, при повышении оборотов нормально ровно крутится.

[PAW8965]

шпонка одна для всех

[rypblcbka]

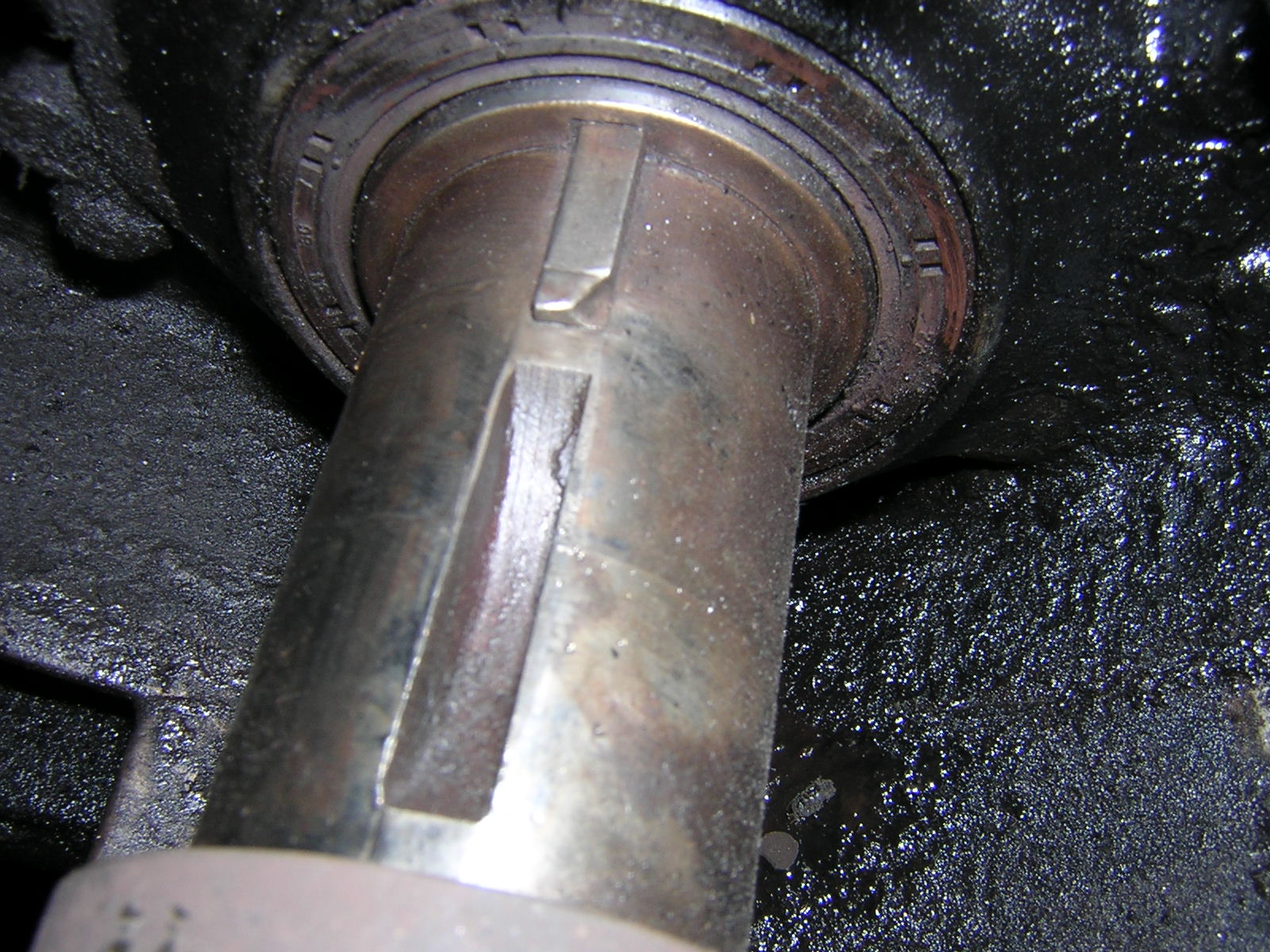

http://3.bp.blogspot.com/-hwRFCXh2JZY/U ... 0%25B5.JPG

[RADIST1303]

На какой из двух шпонок сидит шестерня коленвала,

На первой, ближе к двигателю, шпонке зубчатое колесо ремня балансиров.
На второй шпонке зубчатое колесо ремня ГРМ и шкив коленвала.


Всё стягивается одним болтом.
